LK-YBS-WY型便攜式壓力校驗儀不僅解決了標準壓力的校驗，而且更好的滿足了現場綜合的測試需要。LK-YBS-WY型智能壓力校驗儀基本準確度分0.1%和0.05%兩種，是實驗室、工廠、大專院校理想的高檔工具表，并可作為中等精度壓力測試的標準表。


便攜式壓力校驗儀特點：

LK-YBS-WY型便攜式壓力校驗儀為交直流兩用的便攜式儀表，在測量壓力的同時，可測量電流，同時在LCD上顯示出來，并備有24VDC輸出。加之前面板上安裝有打壓手泵，使其成為理想的現場校驗儀表。

高性能的微處理器對儀表零點和線性進行連續修正，保證儀表長時間內零點和準確度具有良好的

重復性和穩定性，測量準確度高。

儀表具有超量程報警功能，當所加壓力超出額定滿量程 2500字時，儀表將顯示OVER RANGE！P并且內置蜂鳴器將斷續發聲，以表示壓力（電流）超出滿量程，應停止加壓，并卸掉部分壓力使其在規定量程內，以免損壞壓力傳感器。

當儀表所測量的電流超出22mA時儀表將顯示OVER RANGE！I并且內置蜂鳴器將斷續發聲，以表示所測電流超量程。

采用薄膜面板及進口輕觸開頭，款式新穎，按鍵壽命長。

LCD背光，壓力、電流顯示、直觀、清晰、結構緊湊合理。體積小、重量輕、攜帶方便。

前面板安裝手操壓力發生器，-90KPa～1.6MPa，并帶有微調、放所閥。手動真空率達95%，壓力源零部件經精細研磨氣密性好，符合IP54密封標準。

可直接在面板上操作，調校滿量程。

金屬外殼，抗干擾性強，牢固耐沖壓。

容積式微調，極易實現檢定點壓力。

LK-YBS-WY型便攜式壓力校驗儀技術指標

壓力量程：-95KPa～2.5MPa

分 辨 率：壓力：Min 10Pa

電流：Min 1uA

電流測量范圍：0～22mA

直流輸出：24VDC

準 確 度：壓力：0.1%F·S 0.05%F

電流：0.05%±1d

相對濕度：≤80%RH

過載能力：為量程上限的1.2～1.5倍

外形尺寸：240×80×40mm

重 量：2.5Kg

內置電池：一次充電可工作15個小時

校驗儀使用操作:

1、電源開、關鍵：按“開”鍵后，LCD顯示為：名稱、壓力量程及精度，然后自動轉換到測量狀態。

2、校零鍵：測量前，按一下此鍵，儀表自動將傳感器的零點值采集并送CPU進行處理，保證儀表所測數據為實際壓力值。

3、壓力鍵：重復按此鍵可實現壓力、電流雙顯，壓力、毫米水柱或壓力、公斤之間的轉換。若顯示為測量電流及百分比狀態時，按一下此鍵，儀表自動轉換到壓力測量狀態。

4、電流鍵：重復按此鍵可實現壓力電流雙顯到電流百分比顯示之間的轉換。

5、背光鍵：工作于光線較弱的環境中，按一下此鍵，打開背光燈，方便讀數。

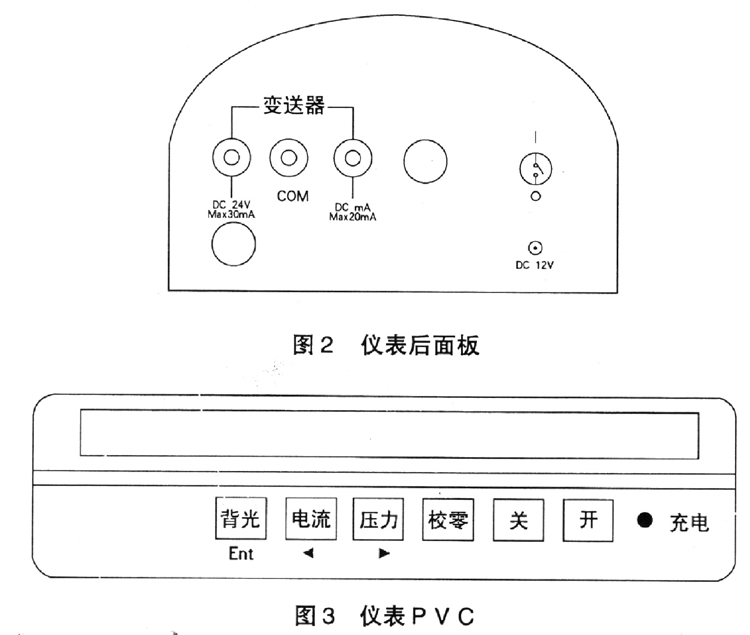

6、電流測量：儀表備有直流輸出24V DC和輸入22mA。在校驗變送器時，請按儀表后面板上標明的接線方式進行連接。紅表筆套紅表筆夾后，插入儀表后面板上紅色表筆座內。黑表筆套黑表筆夾，插入上綠色（或蘭色）表筆座內。紅表筆接變送器“ ”，黑表筆接變送器“-”。這樣儀表在提供24VDC電源給變送器時，同時回路電流在儀表LCD上顯示出壓力變送器零點電流值。

7、充電電源：儀表配外置式開關電源，接入市電220V AC，即對儀表高能量鎳氫電池充電，充電指示燈為紅色時，處于充電狀態：充電指示燈為綠色時，表明電池已充滿，拔下開關電源，切勿在欠電壓情況下，長期放置儀器，應及時充電。

8、壓力輸出：校驗變送器或其它在線儀表時，將變送器或其它在線儀表用所配軟管連接此接口，可實現檢測、測量。自校壓力計時，只需將此接口堵好，可以檢測出手壓泵系統的氣密性。壓力檢測范圍從-90kPa～2.5MPa(各擋)。

9、儀表有負壓時：機殼上③為正負壓切換開關。若檢測負壓時，切換閥指向Pressure，正壓時指向Neg，壓力輸出用軟管連接被檢儀表即可校驗。（另一正負壓切換開關是標明“  -”，測量正壓上拉，測量負壓按下，上拉或按下請在不加壓時轉換）。

10、氣泵及微調：氣泵為手動打壓系統，微調為細調壓力值，當壓力顯示值上下偏差時，進行微調。儀表為靜態加壓系統，因此加壓到滿量程后，數值下降速度快。在實際操作使用中，請打壓到滿量程超出報警后儀表顯示OVERRANGE！P穩定2-3分鐘，再用微調緩慢調整，調準顯示值（反復上下微調幾次）。

11、若儀表為大量程（250kPa～2.5MPa）：機殼③無切換開關。安裝1只壓力輸出接口，用所配軟管連接被檢儀表，進行校驗，使用時，請用左手摁緊提把，右手掌心用力將手泵推進，當打壓到過高時，請再配合右手指尖把握儀表前面板邊緣，掌心用力推進。再用微調上、下調整。

12、壓力、電流滿量程校準：

①壓力滿程校準：按壓力鍵、將顯示切換到KPa（MPa）和mmH2O（kg）同時顯示狀態，用標準器對儀表加壓至滿量程穩定后，同時按壓力、電流鍵，此時LCD液晶屏第一行顯示：FS ADJ B，第二行為所測量的壓力值。表示已進入滿量程校準狀態。此時只要按一下背光鍵即可校準并自動退出滿量程校準程序，進入正常測量狀態。

②電流滿程校準：按電流鍵將顯示切換到mA和%同時顯示狀態。在mA IN和COM之間加一個穩定的DC20.000mA標準信號，同時按壓力、電流鍵，此時LCD第一行顯示：FS ADJ B第二行為所測電流值，表示已進入滿量程校準狀態。此時只要按一下背光鍵即可校準并自動退出滿程校準程序，進入正常測量狀態。

13、儀表為特殊量程時，請注意說明書目錄中附頁注明，請嚴格執行操作說明。保證儀表正常使用。

使用注意事項：

1、當充電指示燈由紅燈轉換為綠燈時，停止對電池充電，長期充電易損壞高能量電池。

2、儀表長時間不用，應三個月充電一次。

3、當儀表的壓力微調已調至最大或最小位置時，不能再強行調節，以防止損壞機內部件。

4、儀表傳感器有足夠的過載能力，但超過過載能力，傳感器將有永久損壞的可能。

5、壓力傳感器的硅膜片很薄：切忌固體、顆粒或其它硬物進入壓力輸出內，否則易損壞壓力傳感器。

6、儀表應置于通風干燥和無腐蝕性的場所，若有特殊要求，請在定貨合同中標明。

7、沒有專門的檢測技能和專用的檢測設備，切勿隨意打開機蓋進行檢修，更不允許調整，更換元件，否則將無法保證儀表測量的準確度。

8、測量負壓時，切勿將液體吸入儀表加壓系統內，否則儀表負壓無法使用，也能夠?qū)е聜鞲衅饔谰脫p壞。
